中國原子能科學研究院核物理所是我國最早從事重離子核孔膜產品研制的科研、生產單位，從上個世紀五六十年代就從固體徑跡探測器的研究中開發出了重離子核孔膜產品，多年來主要利用核物理所HI-13串列靜電加速器從事研發和生產活動。

　　隨著我國經濟快速發展，假冒偽劣產品不僅破壞品牌形象，而且會給國家?guī)�來巨額的稅收損失，在此環境下，制備防偽效果好的商標標識成為業內的重要工作之一。早期的防偽技術,由于其技術容易被掌握，所需設備和材料易于得到，使防偽變得越來越困難。另一方面，絕大多數防偽技術被好多廠家所掌握, 防偽者造偽的事件也屢見不鮮。現在市面上使用的激光防偽和印刷防偽，雖說制備簡單但是造偽也相當容易，而中國原子能科學研究院核物理所申請的實用新型專利重離子微孔防偽膜就能彌補這一缺陷。

　新型重離子微孔防偽膜制備的防偽商標

　　重離子微孔防偽膜使用的是核徑跡防偽技術，由于重離子微孔膜技術的研究和生產單位的特殊性，其標識的生產管理極其嚴密，不存在造假者通過不法手段獲得這種防偽標識物造假的可能性。并且，這種防偽膜屬于一次性使用產品，無論是被識別過的還是未被識別過的，只要從被粘貼物上揭下，標識即被破壞，不能再使用，可以防止重離子微孔防偽標識本身或附有這種標識的包裝被造假者再次利用。

　　與此同時，重離子微孔防偽標識識別方法簡單，用水、酒等液體涂抹核徑跡防偽標志的圖案，由于孔道充滿液體，膜的光學結構發生變化，圖案變淺甚至消失;如圖案背面印有彩色圖案時,則圖案背面的彩色圖案變得更加明顯。一旦液體蒸發，圖案恢復原狀。用鋼筆、圓珠筆或其他彩色筆在防偽標志上劃寫，則在防偽標志的圖案部分背襯的白紙上，由于墨水的透過，留下相應的顏色，而防偽標志沒有圖案的部分，由于沒有微孔則不留下任何顏色。

　　新型重離子微孔防偽膜的結構包括基膜層、輻射膠層和聚丙烯層。與現有技術相比，其具有設計合理、 結構簡單、 制作成本低、 防偽效果好的特點。

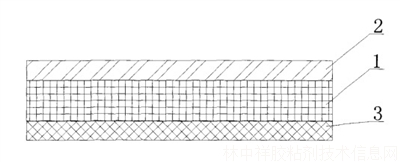

一種新型重離子微孔防偽膜的結構主視圖

　　(1.基膜;2.抗輻射膠;3.聚丙烯)

　　從其結構主視圖可以看出，在薄膜的一面涂覆一層抗輻射膠層，抗輻射膠層上設置有鏤空?qǐng)D。在薄膜的另一面涂覆有聚丙烯層。抗輻射膠是在以樹脂為主料的膠中摻入阻止重離子束流能力強的金屬材料，如銅、鋅、錫、鐵、鎳或者非金屬材料，如碘、溴化銀、氧化鋯等，以加強對重離子束流的阻止作用，有效降低束流能量，減少涂膠部分重離子穿透基膜，非涂膠部分則可以被重離子穿透。一面涂覆有聚丙烯層，將帶有雙面涂層的薄膜使用重離子輻照，再使用紫外線定輻照敏化，然后使用化學試劑進行蝕刻，即可得到圖像清晰的重離子微孔膜防偽膜。本專利技術方案不需要使用專用模板，解決專用模板使用過程中難以同步的問題;同時不使用熱成像方式，解決了圖像邊緣模糊的問題。本專利技術具有非常明顯的新穎性和創造性，使用簡便，每個過程可以準確控制且易于控制，產品的圖形清晰、細膩、精美。
